PCIE事务层-tlp事务层描述符

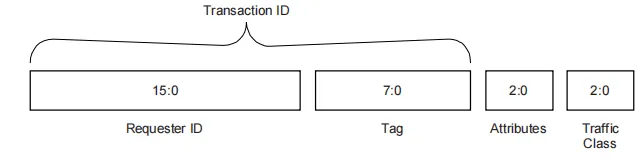

描述符通过三个部分组成，事务ID，属性域，TC域。如下图

Transaction ID

由上可以知道，事务ID是以一个16位的的requester ID和一个8位的tag组成。 这是由请求者的BDF，Bus Number[7:0]、Device Number[4:0]、Function Number[2:0]组成的信息。 对于post请求，仅发送bdf作为requester id即可，对于non-posted请求，还需要tag字段，

attributes

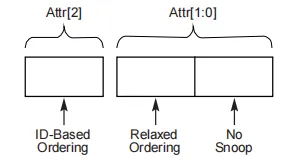

这里之前有提到，对于attr[2]和attr[1:0]定义如下

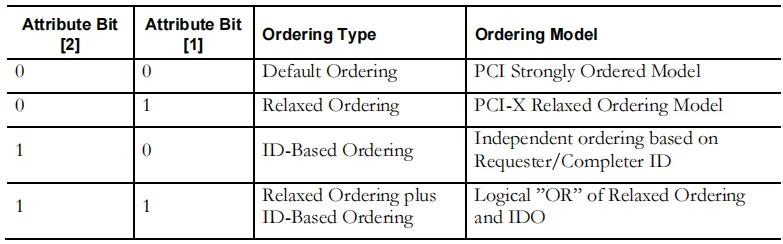

对于bit1和bit2，有四种模式为，1.pci强排序模式，2.轻松排序模式，3.基于ID的排序模式，4.轻松排序或ID排序，如下

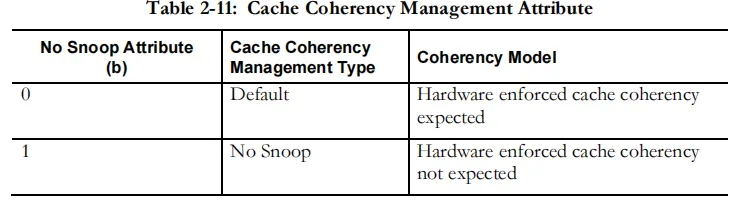

对于bit0，选择是否cache一致性。0是默认一致，1可不一致，如下图

tc

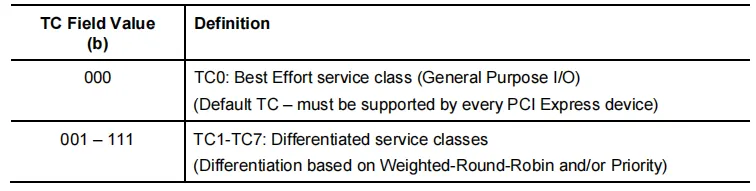

tc作为流量控制，之前也提到过，000为默认不控制，001-111按照优先级做流控
