PCIE事务层-tlp路由寻址

tlp有三种方式路由，Address方式，ID方式和implicit（隐式） address和id是常用路由方式，implicit仅用作message request的type tlp包的路由，这里描述一下address和id。

地址路由

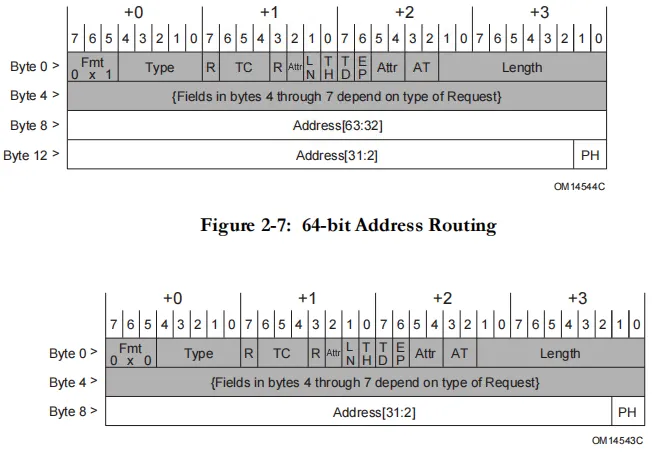

address 路由用作memory和io类型，如果是64位地址则header是4dword，32位地址则是3dword，如下

对于地址路由时，header的1dword的at字段在memory read/write和atomicOp请求时有效，其他tlp类型时，at字段保留。如下

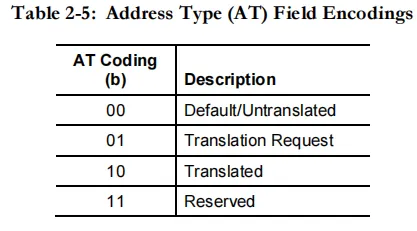

也就是：00b=未转换的地址，01b=地址转换请求，10b=已转换的地址，11b=预留

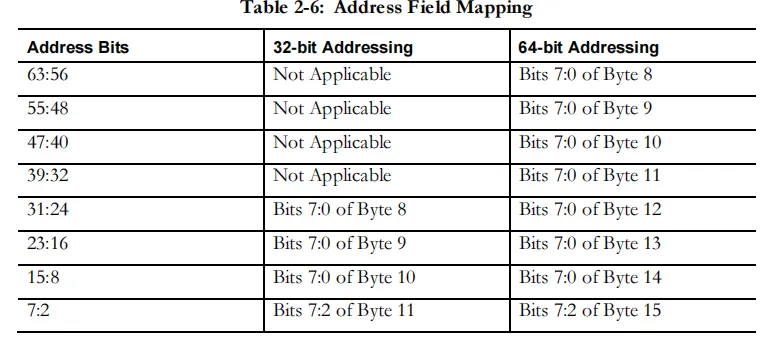

如果存在转换的地址，则地址映射关系，体现在header域的byte8-byte15上，如下图所示

值得注意的是，对于4g以下的地址，请求必须以32位的格式。

ID路由

id路由通常作为配置请求，ID Routed Message和Completions。对于header中，需要定义Vendor_Defined Messages作为ID。

id路由通过BDF（Bus，Device，Function Numbers）来明确TLP的目的地址

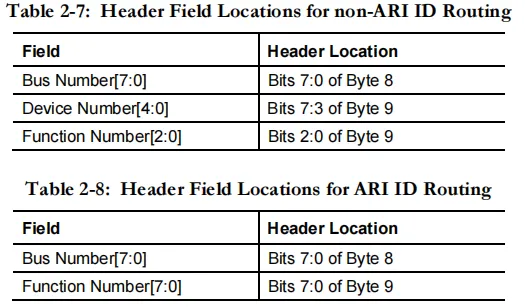

对于ari和非ari设备，id路由的header域值如下

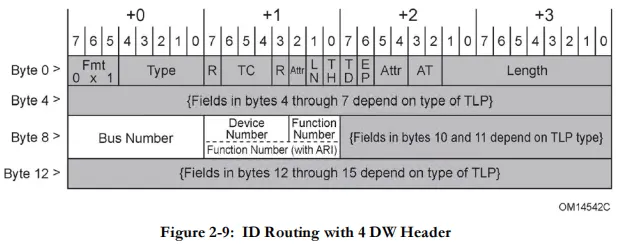

如果是4dword的tlp header，id路由的header布局如下.（不同字节的header由tlp的类型决定）

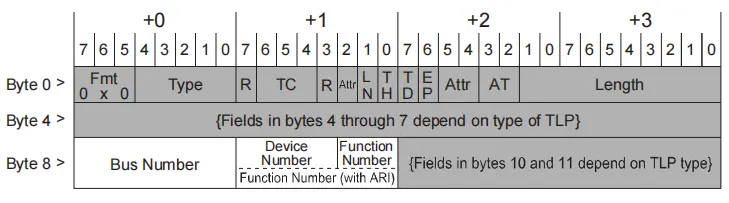

如果是3dword的tlp header，id路由的header布局如下

这里可以从byte8和byte9来确定BDF值作为id路由的依据

First/Last DW Byte

对于header的byte7，有两个字段，last dw/1st dw。它与byte2和byte3的length[9:0]有一定关系：

• 如果length的长度是大于1dword，则1st的值不能为0000，last的值也不能为0000
• 如果length的长度等于1字节，则last的值必须是0000
