openharmony的hdi层有一个测试程序，可以在系统没有起来的时候，测试使用hdi接口是否能够正常调用屏幕并让其正常显示，这个测试程序是hello_composer，本文章给出操作方法，将hello_composer编译出来，安装进操作系统来测试

一、Openharmony图形栈

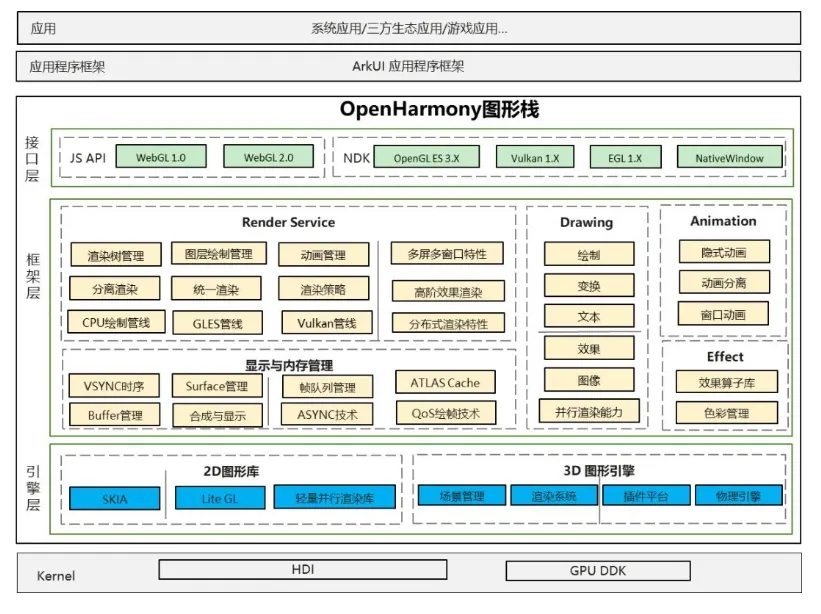

openharmony提供了rosen图形框架，框架的实现如下图所示

在SDK的目录foundation/graphic/graphic_2d/rosen/samples/composer上，存在hello_compose测试程序，可以将其编译出来测试rosen图形框架是否正常运行。从而排除display栈的相关问题。主要操作如下

二、代码修改

2.1 BUILD.gn

对于BUILD.gn，需要将hello_composer的编译依赖配置更新，如下是补丁

diff --git a/rosen/samples/composer/BUILD.gn b/rosen/samples/composer/BUILD.gn
index df741b676..4d7d59a1d 100644
--- a/rosen/samples/composer/BUILD.gn
+++ b/rosen/samples/composer/BUILD.gn
@@ -20,6 +20,7 @@ config("hello_composer_config") {
 cflags = [
 "-Wall",
 "-Werror",
+ "-Wno-unused-but-set-variable",
 "-g3",
 ]
 }
@@ -55,6 +56,7 @@ ohos_executable("hello_composer") {
 ]
external_deps = [
+ "c_utils:utils",
 "eventhandler:libeventhandler",
 "hilog:libhilog",
 ]

2.2 hello_composer.cpp

hello_composer.cpp源码在openharmony4.0上存在接口异常，需要修改，如下是补丁

diff --git a/rosen/samples/composer/hello_composer.cpp b/rosen/samples/composer/hello_composer.cpp
index a907af7db..c64274f1f 100644
--- a/rosen/samples/composer/hello_composer.cpp
+++ b/rosen/samples/composer/hello_composer.cpp
@@ -74,7 +74,7 @@ void HelloComposer::Run(const std::vector<std::string> &runArgs)
 sleep(1);
 std::shared_ptr<OHOS::AppExecFwk::EventRunner> runner = OHOS::AppExecFwk::EventRunner::Create(false);
 mainThreadHandler_ = std::make_shared<OHOS::AppExecFwk::EventHandler>(runner);
- g_receiver = new VSyncReceiver(vsyncConnection, mainThreadHandler_);
+ g_receiver = new VSyncReceiver(vsyncConnection, nullptr, mainThreadHandler_);
 g_receiver->Init();
 mainThreadHandler_->PostTask(std::bind(&HelloComposer::RequestSync, this));
 runner->Run();

2.3 bundle.json

添加hello_composer的编译配置

diff --git a/bundle.json b/bundle.json
index f82b846d0..6c1ae5eef 100755
--- a/bundle.json
+++ b/bundle.json
@@ -96,6 +96,7 @@
 "//foundation/graphic/graphic_2d/rosen/modules/composer:libcomposer",
 "//foundation/graphic/graphic_2d/rosen/modules/composer/native_vsync:libnative_vsync",
 "//foundation/graphic/graphic_2d/rosen/modules/2d_graphics:2d_graphics",
+ "//foundation/graphic/graphic_2d/rosen/samples/composer:hello_composer",
 "//foundation/graphic/graphic_2d/rosen/modules/effect/effectChain:libeffectchain",
 "//foundation/graphic/graphic_2d/rosen/modules/effect/color_picker:color_picker",
 "//foundation/graphic/graphic_2d/rosen/modules/effect/skia_effectChain:skeffectchain",

三、编译

对于hello_composer可以第一次修改需要更新build.args，所以需要如下命令编译

./build.sh --product-name dayu210 --ccache -T hello_composer

如果第一次编译通过之后，可以通过--fast-rebuild跳过gn阶段，从而提升编译速度

./build.sh --product-name dayu210 --ccache -T hello_composer --fast-rebuild

当然，也可以通过ninja直接编译，如下命令

prebuilts/build-tools/linux-x86/bin/ninja -w dupbuild=warn -C out/rk3588/ hello_composer

编译通过之后，二进制存放在如下位置

out/rk3588/graphic/graphic_2d/hello_composer

四、测试

对于二进制，我们可以两种方法进行推送到机器测试，一个是利用hdc，一个是打包到vendor，如下

第一个方法是使用hdc命令，则如下

hdc -t 9b01005932503033320045da20422900 file send hello_composer /data/

这里connectkey是自己的设备的key，可以如下查询得知

hdc list targets

第二个方法是打包到vendor分区，如下

mount vendor.img vendor
cp out/rk3588/graphic/graphic_2d/hello_composer vendor/bin/
umount vendor

此时烧录vendor.img即可

如下运行即可测试hdi是否正常

./hello_composer

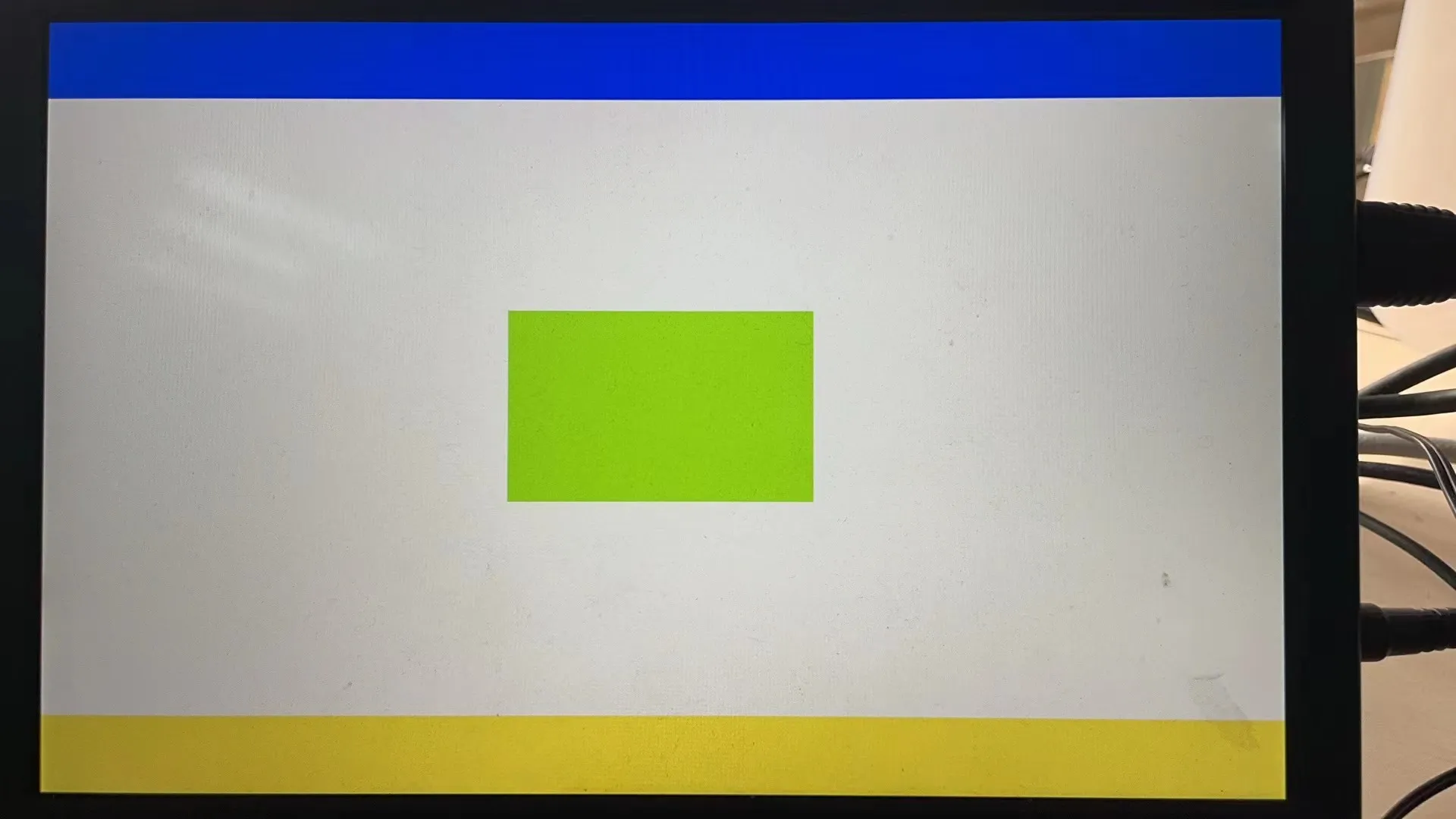

如果正常，则出现如下图片
