systemtap定位任意函数的耗时
编辑
2025-06-06
记录知识
0

目录

安装systemtap
systemtap的代码修改
vfs的namespace问题
timerdeletesync函数未实现
编译systemtap
内核配置
内核头文件
手动预置
自动安装
应用程序调试符号
示例
总结

systemtap是一个基于linux的性能诊断工具，能够对linux内核函数和linux应用的运行细节进行诊断的工具，最近遇到一个函数调用延迟比较大的问题，针对此问题，如果从庞大的代码中按照行分析，可能花费时间成本较大。我建议可以使用systemtap来定位进程的任意代码的运行耗时。这样就很轻松的定位性能问题了。下面就来介绍如何在arm64下使用systemtap定位程序的函数执行性能问题

安装systemtap

apt install systemtap-sdt-dev libdw-dev

这里注意，默认系统的systemtap版本过旧，我们需要从systemtap官网下载，当前最新的是systemtap-5.3。

git clone git://sourceware.org/git/systemtap.git

如果sourceware速度慢，可以换清华源镜像站

wget https://mirrors.tuna.tsinghua.edu.cn/sourceware/systemtap/releases/systemtap-5.3.tar.gz

systemtap的代码修改

默认最新的代码是基于6.15-rc的内核，我们实际上内核使用的5.10。所以有一些代码需要稍微适配一下。

vfs的namespace问题

arm64内核从5之后都开启了vfs的namespace，如果不做额外修改，在arm64上，如下两个函数会报命名空间问题

kernel_read
filp_open

报错信息如下

ERROR: modpost: module stap_ce5dbcb79b603543094c4f68fb16a1a8_943 uses symbol kernel_read from namespace VFS_internal_I_am_really_a_filesystem_and_am_NOT_a_driver, but does not import it.
ERROR: modpost: module stap_ce5dbcb79b603543094c4f68fb16a1a8_943 uses symbol filp_open from namespace VFS_internal_I_am_really_a_filesystem_and_am_NOT_a_driver, but does not import it.

对于此问题，我们需要为systemtap在runtime的代码上声明一下命名空间，如下

# vim runtime/transport/symbols.c
MODULE_IMPORT_NS(VFS_internal_I_am_really_a_filesystem_and_am_NOT_a_driver);

timer_delete_sync函数未实现

对于6的内核默认实现timer_delete_sync函数，但是我们还是在5.10的内核，我们使用的是del_timer_sync函数，所以需要针对就内核修改systemtap的代码，位置在runtime/transport/relay_compat.h。 未修改代码如下

#ifdef STAPCONF_DEL_TIMER_SYNC
#define STP_TIMER_DELETE_SYNC(a) del_timer_sync(a)
#else
#define STP_TIMER_DELETE_SYNC(a) timer_delete_sync(a)
#endif

这里宏STAPCONF_DEL_TIMER_SYNC会决定具体的函数实现，我们为了代码修改最小化，如下修改

#ifndef STAPCONF_DEL_TIMER_SYNC
#define STP_TIMER_DELETE_SYNC(a) del_timer_sync(a)
#else
#define STP_TIMER_DELETE_SYNC(a) timer_delete_sync(a)
#endif

这里简单的修改了宏定义的作用范围

编译systemtap

编译方法之前提过，如下

./configure
make all -j8
make install -j8

systemtap代码量不算很大，可以之间在机器里面编译。这样make install就直接安装成功了
如果安装成功，那么我们可以看到如下信息

# stap --version
Systemtap translator/driver (version 5.3/0.176, non-git sources)
Copyright (C) 2005-2025 Red Hat, Inc. and others
This is free software; see the source for copying conditions.
tested kernel versions: 3.10 ... 6.15-rc
enabled features: BPF LIBSQLITE3 LIBXML2 NLS JSON_C

内核配置

我们需要使用systemtap，那么内核需要打开调试功能，整理如下

CONFIG_DEBUG_INFO=y
CONFIG_KPROBES=y
CONFIG_UPROBES=y
CONFIG_RELAY=y
CONFIG_DEBUG_FS=y
CONFIG_MODULES=y
CONFIG_TRACEPOINTS=y
CONFIG_FUNCTION_TRACER=y

内核头文件

systemtap的原理是通过在系统中安插一个ko，通过此ko获取系统的详细信息，所以我们需要在内核中预置头文件。

手动预置

手动预置的办法如下

make headers_install INSTALL_HDR_PATH=/tmp/kernel-header/
make firmware_install INSTALL_MOD_PATH=/tmp/kernel-header/
make modules_install INSTALL_MOD_PATH=/tmp/kernel-header/
cp --parents `find  -type f -name "Makefile*" -o -name "Kconfig*"` /tmp/kernel-header/
cp Module.symvers /tmp/kernel-header/
cp System.map /tmp/kernel-header/
cp -rf scripts/ /tmp/kernel-header/ # arm bin
cp -rf include/ /tmp/kernel-header/
cp -rf --parents arch/arm64/include /tmp/kernel-header
cp -rf --parents arch/arm/include /tmp/kernel-header
cp .config /tmp/kernel-header/

tar cvzf /tmp/kernel-header.tar.gz /tmp/kernel-header

此时我们将/tmp/kernel-header.tar.gz解压为目录/usr/src/linux-headers-$(uname -r) 然后我们建立头文件链接如下

mkdir /lib/modules/${uname -r}/
ln -sf /usr/src/linux-headers-$(uname -r) build

此时，我们可以在机器中编译ko文件了

自动安装

如果觉得上述手动预置不方便，那么可以自己从内核打包headers的deb，如下

make bindeb-pkg -j256

注意，上面是在已经构建过内核的情况下，这里只打包。如果没构建过内核，建议从头开始

make deb-pkg -j256

此时我们获得如下文件安装

dpkg -i linux-headers-5.10.198_5.10.198-69_arm64.deb  linux-image-5.10.198_5.10.198-69_arm64.deb  linux-image-5.10.198-dbg_5.10.198-69_arm64.deb  linux-libc-dev_5.10.198-69_arm64.deb

应用程序调试符号

为了能够获取应用程序的符号用于调试，我们需要安装对应应用程序的符号包，如下

# dpkg -i kylin-nm-dbgsym_3.20.1.7_arm64.ddeb

此时我们stap可以获取函数的符号如下

# stap -l 'process("/usr/bin/kylin-nm").function("*")'
process("/usr/bin/kylin-nm").function("onShowControlCenter@frontend/tab-pages/lanpage.cpp:723")
process("/usr/bin/kylin-nm").function("onSwithGsettingsChanged@frontend/tab-pages/lanpage.cpp:173")
process("/usr/bin/kylin-nm").function("onUpdateConnection@frontend/tab-pages/lanpage.cpp:1150")
process("/usr/bin/kylin-nm").function("onWiredEnabledChanged@frontend/tab-pages/lanpage.cpp:1233")
......

至此，我们可以开始调试了。

示例

内核头文件完成之后，我们可以编写stap文件来进行调试。对于当前的需求是

  • 通过systemtap定位任意函数的耗时

所以代码如下：

# cat kylin.stp
global entry_times

probe process("/usr/bin/kylin-nm").function("LanPage::onWiredEnabledChanged") {
    entry_time = gettimeofday_us()
    entry_times[pid()] = entry_time
}

probe process("/usr/bin/kylin-nm").function("LanPage::onWiredEnabledChanged").return {
    if (entry_times[pid()] != 0) {
        exit_time = gettimeofday_us()
        elapsed = exit_time - entry_times[pid()]
        printf("[PID %d] [%s]: Took %ld us \n",
               pid(), "LanPage::onWiredEnabledChanged", elapsed)
        delete entry_times[pid()]
    }
}

根据上面内容我们可以知道，这里我想定位/usr/bin/kylin-nm的LanPage::onWiredEnabledChanged函数的耗时。

  • 也就是说，定位从任务栏打开网络工具后，关闭/打开有限网络的耗时情况

我们如下方式运行

# stap -v ./kylin.stp
Pass 1: parsed user script and 467 library scripts using 590948virt/103640res/5892shr/130664data kb, in 530usr/200sys/247real ms.
Pass 2: analyzed script: 2 probes, 3 functions, 1 embed, 1 global using 598732virt/112916res/7120shr/138448data kb, in 330usr/10sys/339real ms.
Pass 3: translated to C into "/tmp/stapbjEzxz/stap_44d2d295e641497a8b3e84b98ae25516_2499_src.c" using 598732virt/113108res/7312shr/138448data kb, in 10usr/240sys/252real ms.
Pass 4: compiled C into "stap_44d2d295e641497a8b3e84b98ae25516_2499.ko" in 43320usr/8190sys/12830real ms.
Pass 5: starting run.

可以看到有[PID 89425] [LanPage::onWiredEnabledChanged]: Took 174 us 的日志，这里可以看到按钮的响应时间是174us。

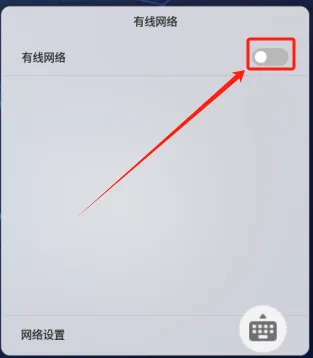

我们再点击关闭网络，如下

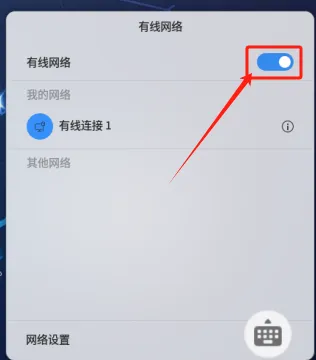

再点击打开网络，如下


反复10次，此时日志如下

[PID 89425] [LanPage::onWiredEnabledChanged]: Took 279 us
[PID 89425] [LanPage::onWiredEnabledChanged]: Took 502 us
[PID 89425] [LanPage::onWiredEnabledChanged]: Took 632 us
[PID 89425] [LanPage::onWiredEnabledChanged]: Took 617 us
[PID 89425] [LanPage::onWiredEnabledChanged]: Took 616 us
[PID 89425] [LanPage::onWiredEnabledChanged]: Took 656 us
[PID 89425] [LanPage::onWiredEnabledChanged]: Took 146 us
[PID 89425] [LanPage::onWiredEnabledChanged]: Took 280 us
[PID 89425] [LanPage::onWiredEnabledChanged]: Took 640 us
[PID 89425] [LanPage::onWiredEnabledChanged]: Took 576 us
[PID 89425] [LanPage::onWiredEnabledChanged]: Took 501 us
[PID 89425] [LanPage::onWiredEnabledChanged]: Took 642 us
[PID 89425] [LanPage::onWiredEnabledChanged]: Took 647 us
[PID 89425] [LanPage::onWiredEnabledChanged]: Took 670 us
[PID 89425] [LanPage::onWiredEnabledChanged]: Took 289 us
[PID 89425] [LanPage::onWiredEnabledChanged]: Took 603 us
[PID 89425] [LanPage::onWiredEnabledChanged]: Took 619 us
[PID 89425] [LanPage::onWiredEnabledChanged]: Took 453 us
[PID 89425] [LanPage::onWiredEnabledChanged]: Took 594 us
[PID 89425] [LanPage::onWiredEnabledChanged]: Took 276 us

至此，我们可以监控任意的函数的执行时间。

如果需要定位其他的程序，就打上其他程序符号，找到需要定位的函数，修改kylin.stp即可

总结

本文演示了在arm64上使用systemtap定位任意函数的耗时问题。systemtap还可以定位内核和其他问题。这里就不额外解释了。有兴趣可以自己研究，参与开源。

值得注意的是，如果systemtap在你的内核环境上运行不起来，你可能需要根据其分析兼容性问题。本文为了让systemtap-5.3在linux 5.10上运行，修改了两处代码的兼容问题。实际需要修复的内容通常是版本演变带来的问题，不会太困难。
