飞腾E2000默认可以通过wic格式安装，wic格式按照的方式如下。

一：制作U盘启动盘

1.1 win上安装wic

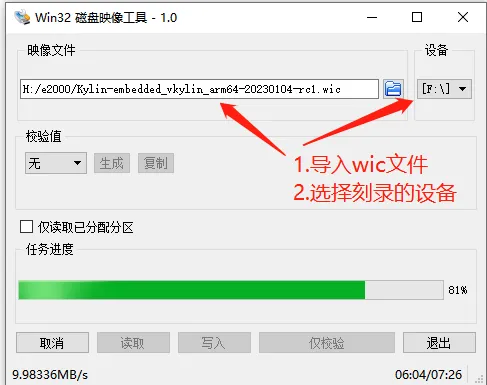

Win32DiskImager 可以烧录img格式文件。主要步骤如下

a 选择wic文件
b 选择需要刻录的设备
c 点击写入

1.2 linux上安装wic

将U盘插入机器，通过dd命令直接更新，如下：


sudo dd if=Kylin-embedded_vkylin_arm64-xxxx-rc1.wic of=/dev/sda status=progress

注意这里/dev/sda为U盘识别的块，而不是U盘识别的分区.如果插入U盘是sdb。则这里填写/dev/sdb 以此类推

二：Uboot shell操作

在启动过程中一直按着空格或者enter键，如果是uboot启动就会进入uboot模式

2.1 接入串口

E2000默认的串口波特率为115200，根据实际板子情况接入TTL串口，通过串口功能确保能够正常读写

2.2 进入uboot shell

开机一直按下ctrl+c，直到进入uboot shell，如下所示

2.3 开启识别usb

在 uboot shell中输入 usb start 能够开启USB功能，此时uboot阶段即可正常识别U盘设备，命令如下：


E2000#usb start
starting USB...
Bus usb3@31a00000: Register 2000110 NbrPorts 2
Starting the controller
USB XHCI 1.10
Bus usb3@31a20000: Register 2000110 NbrPorts 2
Starting the controller
USB XHCI 1.10
scanning bus usb3@31a00000 for devices... 5 USB Device(s) found
scanning bus usb3@31a20000 for devices... 1 USB Device(s) found
scanning usb for storage devices... 1 Storage Device(s) found

这里如看到”scanning usb for storage devices... 1 Storage Device(s) found“ 字样，则代表U盘已经识别，如看不到，则检查硬件或uboot驱动

2.4 查看启动盘内容

通过ls 命令可以查看盘符内文件系统内容，如下


ls usb 0:1 / 为查看USB设备第一个盘符的文件内容
ls usb 0:2 / 为查看USB设备第二个盘符的文件内容
E2000#ls usb 0:1 /
 EFI/
 System Volume Information/
0 file(s), 2 dir(s)
E2000#ls usb 0:2 /
<DIR> 4096 .
<DIR> 4096 ..
<DIR> 16384 lost+found
<SYM> 7 bin
<SYM> 8 sbin
<SYM> 7 lib
0 .exectl
<DIR> 4096 var
<DIR> 4096 usr
<DIR> 4096 boot
<DIR> 4096 dev
<DIR> 4096 etc
<DIR> 4096 home
<DIR> 4096 proc
<DIR> 4096 root
<DIR> 4096 run
<DIR> 4096 sys
<DIR> 4096 tmp
<DIR> 4096 mnt
<DIR> 4096 srv
<DIR> 4096 opt
<DIR> 4096 media
<DIR> 4096 download

2.5 修改启动参数


setenv bootargs 'console=ttyAMA1,115200 earlycon=pl011,0x2800d000 root=/dev/sda2 rw rootwait security=none';

在Uboot shell中敲入如上命令即可修改开机挂载root分区的具体位置

这里上述参数仅修改root=，用于指定内核挂载操作系统的真实根文件系统位置（root=/dev/sda2），这里通过u盘挂载，则默认可知rootfs位置为/dev/sda2

如不更新内核，在此步骤上，可以直接运行boot命令启动系统。这样能够达到在使用原内核直接启动/dev/sda2的系统的目的。


boot # 该命令使用原来内核启动系统

如果不使用kylin内核，则直接跳转到《三：U盘系统内操作》

2.6 设置内核起始地址


ext4load usb 0:2 $kernel_addr boot/uImage-5.4.18-63-generic;

上述参数，可以更换uboot启动过程中的内核加载uimage的实际文件。这里实际内核文件为uImage-5.4.18-63-generic，存放于usb设备的第二个分区的/boot目录。

注意：内核uImage需适配硬件，否则有概率启动失败

2.7 设置设备树的起始地址


ext4load usb 0:2 $ft_fdt_addr /boot/dtb-5.4.18-63-generic/device-tree/phytium/e2000d-demo-board.dtb

上述参数，可以更换uboot启动过程中加载设备树dtb的实际文件，这里实际设备树文件为e2000d-demo-board.dtb，存放于usb设备的第二个分区的/boot/dtb-5.4.18-63-generic/device-tree/phytium/目录

注意：内核设备树需适配硬件，否则有概率启动失败

2.8 启动新内核


bootm $kernel_addr -:- $ft_fdt_addr

上述参数可以直接将内核启动，通过如上方法，E2000可以正常启动为U盘（sda2）内的系统镜像

2.9 保存环境变量


saveenv

上述命令可以保存uboot中的环境变量，后续每次启动将自动启动，无需重复配置.

当一切就绪后，可使用此保存当前环境变量，U盘启动无需保存，因其仅启动一次，如设置nvme/sata/mmc启动则可保存，以免重复配置

三：U盘系统内操作

3.1 查看U盘根分区

在上述方式通过U盘进入系统之后，进入终端，可以发现系统是通过sda2挂载的。现在需要将其正式的更新到固定磁盘上。


root@kylinos:~# mount
/dev/sda2 on / type ext4 (rw,relatime)

3.2更新系统

通过上述命令可以发现，现在已经进入U盘系统中，需要在U盘系统中将系统更新到emmc中，主要如下：

3.2.1 解压wic的tar包


tar xzvf Kylin-embedded_vkylin_arm64-xxxx-rc1.wic.tar.gz

3.2.2 安装wic包


# 目的盘为nvme
sudo dd if=Kylin-embedded_vkylin_arm64-xxxx-rc1.wic of=/dev/nvme0n1 status=progress
# 目的盘为sata

sudo dd if=Kylin-embedded_vkylin_arm64-xxxx-rc1.wic of=/dev/sda status=progress

需要注意的是，这里的of=指定的是真实存在的物理设备，例如/dev/nvme0n1为机器的nvme盘，具体安装情况视当前硬件情况决定

3.2.3 通过复制文件的方式安装

如果不想dd wic文件，可以直接将U盘的根分区内容直接对拷到目的硬盘。例如


cp -raf /run/media/usb_storage/* /rum/media/nvme0np2/

这里/run/media/usb_storage/ 是U盘的根分区挂载，可以通过 mount /dev/sda2 /run/media/usb_storage/挂载

这里/rum/media/nvme0np2/

四：保存Uboot变量

通过上述操作，实际已经安装好系统，现在仅需要进入uboot中，保存自己需要启动的环境变量。从而做到每次开机自动加载即可。

4.1 sata启动


setenv bootargs 'console=ttyAMA1,115200 earlycon=pl011,0x2800d000 root=/dev/sda2 rw rootwait security=none';
setenv load_kernel 'ext4load scsi 0:3 $kernel_addr boot/uImage-5.4.18-63.52-e2000-rc15-generic';
setenv load_fdt 'ext4load scsi 0:3 $ft_fdt_addr boot/dtb/e2000d-demo-board.dtb';

saveenv

4.2 u盘启动


setenv bootargs 'console=ttyAMA1,115200 earlycon=pl011,0x2800d000 root=/dev/sda3 rw rootwait security=none';
setenv load_kernel 'ext4load usb 0:3 $kernel_addr boot/uImage-5.4.18-63.52-e2000-rc15-generic';
setenv load_fdt 'ext4load usb 0:3 $ft_fdt_addr boot/dtb/e2000d-demo-board.dtb';
saveenv

4.3 nvme启动


setenv bootargs 'console=ttyAMA1,115200 earlycon=pl011,0x2800d000 root=/dev/nvme0n1p3 rw rootwait security=none';
setenv load_kernel 'ext4load nvme 0:3 $kernel_addr boot/uImage-5.4.18-63.52-e2000-rc15-generic';
setenv load_fdt 'ext4load nvme 0:3 $ft_fdt_addr boot/dtb/e2000d-demo-board.dtb';
saveenv

4.4 确定环境是否设置成功

printenv可以打印变量，确定自己设置的和打印的是否一致即可。接下来就能正常启动新的系统了。

4.5 登录

第一次登录需要手动运行resize-assistant。用于扩大rootfs分区

默认密码 kylin qwer1234

五：示例

设置启动一共就三步，分别为，设置内核地址，设置设备树地址，设置启动命令，保存配置。通常仅修改加载内核和设备树的地址。现在示例想系统更新到mmc盘符，主要操作如下：打印uboot的所有配置：printenv，setenv args "contents"可以配置具体的环境变量，最后saveenv保存环境变量最后重启即可生效

如下是我们配置的usb启动的整个例子可以参考：


E2000#printenv

arch=arm

baudrate=115200

board=e2000

board_name=e2000

boot_os=bootm $kernel_addr -:- $ft_fdt_addr

bootargs=console=ttyAMA1,115200 earlycon=pl011,0x2800d000 \\\

 root=/dev/mmcblk0p1 rw rootwait security=none

bootcmd=usb start; run load_kernel; run load_fdt; run boot_os

bootdelay=2

cpu=armv8

distro_bootcmd=run load_kernel; run load_initrd; run load_fdt; run boot_os

eth0addr=00:11:22:33:44:55

eth1addr=10:22:33:44:55:66

eth2addr=10:11:22:33:44:55

eth3addr=00:22:33:44:55:66

ethaddr=00:11:22:33:44:55

fdtcontroladdr=f9c3f7f0

fileaddr=90100000

filesize=17d0240

ft_fdt_addr=0x90000000

ft_fdt_name=boot/dtb/e2000.dtb

gatewayip=202.197.67.1

initrd_addr=0x95000000

ipaddr=202.197.67.2

kernel_addr=0x90100000

load_fdt=ext4load usb 0:2 0x90000000 boot/e2000d-demo-board.dtb

load_initrd=ext4load usb 0:2 0x95000000 initrd.img-5.4.18-65-generic

load_kernel=ext4load usb 0:2 0x90100000 boot/uImage-kylin

loadaddr=0x90000000

netdev=eth0

netmask=255.255.255.0

serverip=202.197.67.3

stderr=uart@2800d000

stdin=uart@2800d000

stdout=uart@2800d000

vendor=phytium



Environment size: 1047/4092 bytes

备注：


bootargs=console=ttyAMA1,115200 earlycon=pl011,0x2800d000 \\\

 root=/dev/mmcblk0p1 rw rootwait security=none

/dev/mmcblk0p1为系统分区，可以从内核串口log中可以看到，如果找不到rootfs可以查看此处


load_fdt=ext4load usb 0:2 0x90000000 boot/e2000d-demo-board.dtb

load_kernel=ext4load usb 0:2 0x90100000 boot/uImage-kylin

e2000d-demon-board.dtb和uImage两个文件我们可以手动复制到u盘中的/boot/目录下，根据cpu的不同e2000d,e2000q,e2000s可以选择不同的dtb文件

5.1 设置U盘启动


setenv load_kernel 'ext4load usb 0:2 $kernel_addr boot/uImage-5.4.18-63-generic';
setenv load_fdt 'ext4load usb 0:2 $ft_fdt_addr boot/e2000d-demo-board.dtb';
setenv bootcmd 'usb start; run load_kernel; run load_fdt; run boot_os'
setenv boot_os 'bootm $kernel_addr -:- $ft_fdt_addr'
saveenv

这里设置了内核地址为U盘的 boot/uImage-5.4.18-63-generic，设备树地址为 U盘的 boot/e2000d-demo-board.dtb，启动命令为 bootm $kernel_addr -:-$ ft_fdt_addr

5.2 刻录wic


dd if=Kylin-embedded_vkylin_arm64_rc1_20230419.wic of=/dev/mmcblk0 status=progress

5.3 重设为mmc启动


setenv load_kernel 'ext4load mmc 0:2 $kernel_addr boot/uImage-5.4.18-63-generic';
setenv load_fdt 'ext4load mmc 0:2 $ft_fdt_addr boot/e2000d-demo-board.dtb';
setenv bootcmd 'usb start; run load_kernel; run load_fdt; run boot_os'
setenv boot_os 'bootm $kernel_addr -:- $ft_fdt_addr'
saveenv

5.4 安装成功

通过上述设置，下次启动则可以正常加载新的系统。
