音频是内核的一个驱动框架，个人有过音频相关的工作经验，阅读过内核alsa框架代码并具有一些调试技巧，本着分享知识，提高团队技术能力的目的，在此进行音频alsa框架的整体解析，希望阅读此文章的同事后续均能从事音频相关内核开发。当然，于己也是一种回顾和复习，

前言

本文计划将alsa整体全貌介绍一遍，不清楚音频内核的可以走马观花一次，后面接触了可以继续深入，了解音频内核的可以一起精进。本文仅个人经验总结，非权威知识体系，不可全信，如有错误请指出。alsa大概涉及解析点如下：


数字音频
设备树解析
设备驱动解析
内核alsa框架解析
音频路由解析
wav格式解析
播放流程解析
通常错误分享

本文不会涉及pulseaudio及上层中间件和配置文件等系统相关技巧，仅从底层查看和分析问题。

本文面向研发技术人员，需要具备设备树理解能力，C语言阅读能力，内核子系统了解能力，内核调试基本技巧，音频基础知识，操作系统基本概念。文章提到相关基本知识不会详细解释，建议通过网络搜索的方式了解。

一、数字音频

数字音频接口简称DAI（Digital Audio Interfaces），它主要在DSP处理模数和数模转换中和主机进行数据传输，通常DAI指的是I2S、PCM、PDM、DCODEC、VAD、SPDIF等。本文主要讲I2S。

1.1 DAI的音频方案

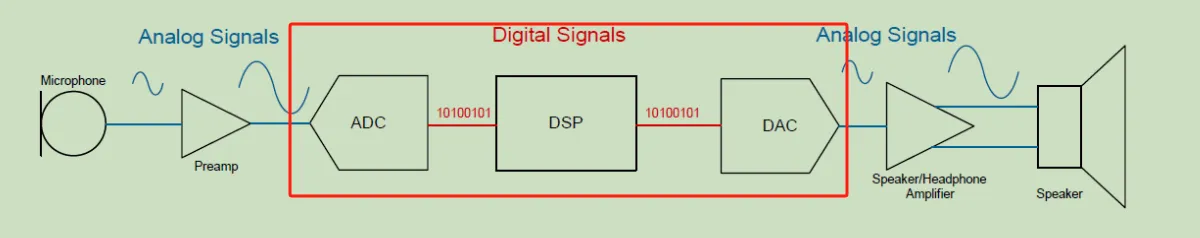

基于DAI的音频方案如下：

这里红框内的称之为DAI，而红框外的是模拟电路喇叭和麦克风。我简单解释喇叭和麦克风一下，注意：模拟电路涉及知识深奥，这里只做了解。

1.1.1 喇叭原理

喇叭通常称之为功放，是利用小的电压输出从而激励出大的声压，从而产生人耳能听到的声音。最简单的功放电路如下。

注意，这里的VCC是PA的Power，通过控制这个电，能够有效的控制PA的控制和扩大功放大小和降低PA的功耗。通常的，代码是作为kcontrol的一个控件设置。

1.1.2 麦克风原理

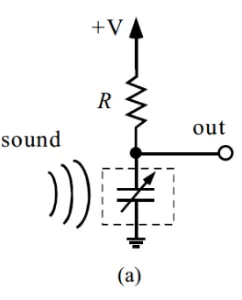

麦克风通常是电容感应的方式，空气的声压能够影响电容的容值，从而产生电荷的变化，从而转换成数字电压信号。最简单的电容感应电路如下。

注意，这里的+V是麦克的偏置电压，通常是mic bias，通过控制这个电，能够有效控制mic的噪声和降低麦克风的功耗。通常的，代码是set_bias_level回调设置。

1.1.3 整体框图

综上可知，对于集成ADC+DSP+DAC + .... 组件的设备，通常作为音频codec芯片。芯片和主控直接连接如下：

这里CLK可以多个，CS是片选，DATA是I2S的数据传输。通过CLK+CS+DATA三类信号连接，通常是I2S总线

1.2 I2S总线

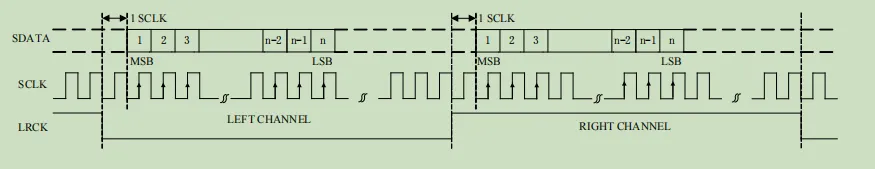

I2S信号有多种变体（PHILIPS模式/左对齐模式/右对齐模式），需要根据芯片手册选择，这里以ES8388举例（PHILIPS模式），其I2S默认如下。

如上可以知道：LRCK作为声道的片选，LRCK为低为左声道，LRCK为高为右声道，左声道从LRCK下降沿后的第二个时钟上升沿有效，右声道从LRCK上升沿的第二个时钟上升沿有效。

1.3 时钟

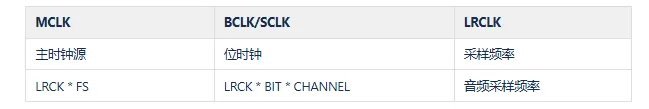

值得注意的是，这里通常多个CLK有要求，这里SCLK通常是为BCLK，音频还有一个MCLK。我将三种CLK列表如下

这里MCLK是输入给CODEC内，通常需要是计算的BCLK的256/128倍，内部通告PLL计算得出。

这里SCLK是I2S信号的位时钟，真正传输I2S信号数据位，故其计算方式为: 音频位时钟 = 采样频率 * 采样位数 * 通道

这里LRCK是作为左右通道选择时钟，也叫采样频率。

1.4 I2C

这里知道，针对数据是通过I2S通信，针对命令大部分可以通过I2C,SPI等常用通信方式，这里只介绍I2C。

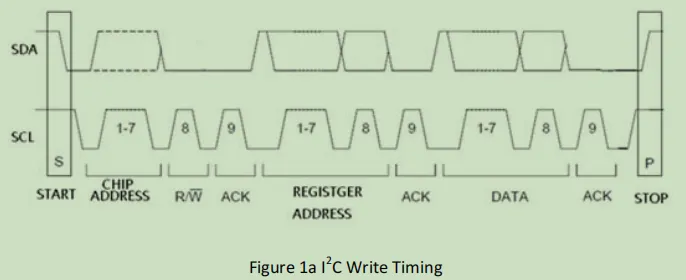

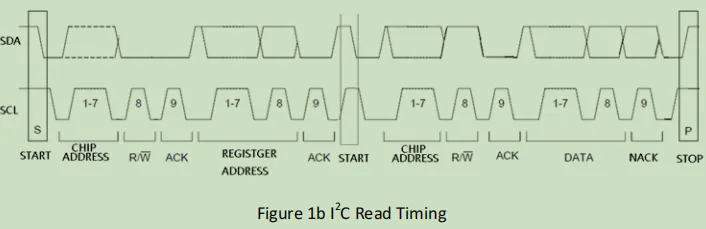

这里以ES8388为例，I2C时序如下：

可以知道，I2C以起始位，芯片地址，读写标志，应答，寄存器地址，应答，结束位。七个部分组成。

对于声卡，我们知道I2C的芯片地址和寄存器地址即可进行通信。

1.5 设计举例

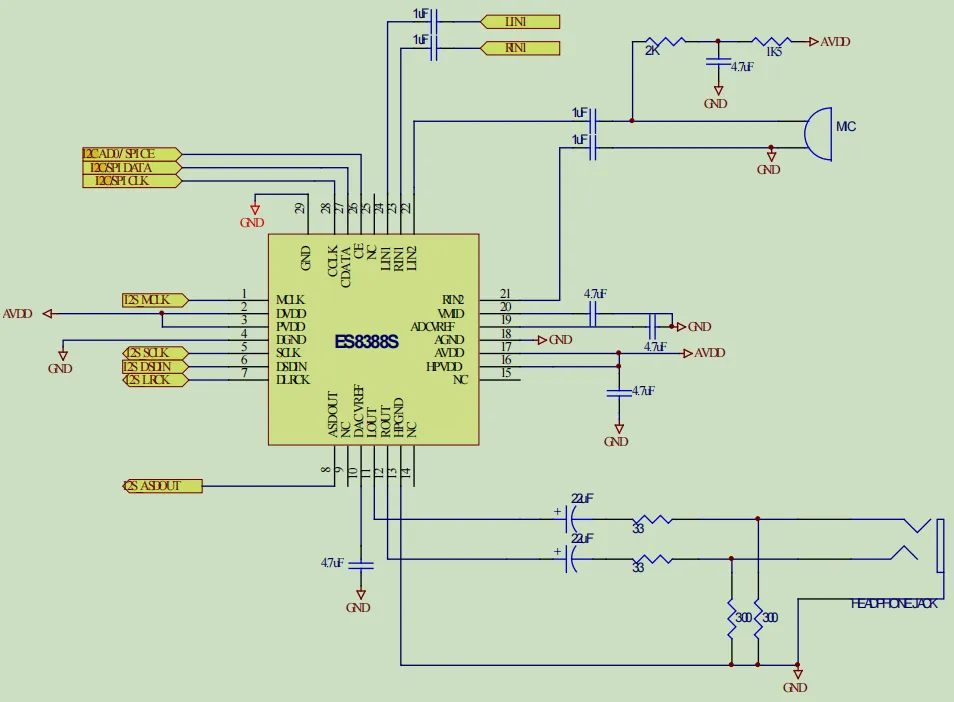

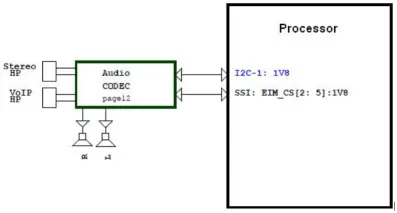

综上可知，对于CODEC的电路设计，可以如下：

1.6 其他

其他通用的PCM和PDM这里不做详谈。

至此，可以清楚知道，声卡CODEC和主控的连接关系。

二、设备树解析

2.1 设备树举例

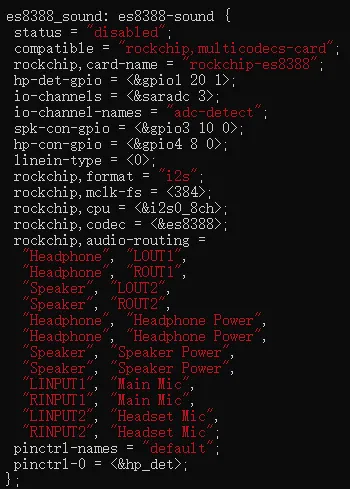

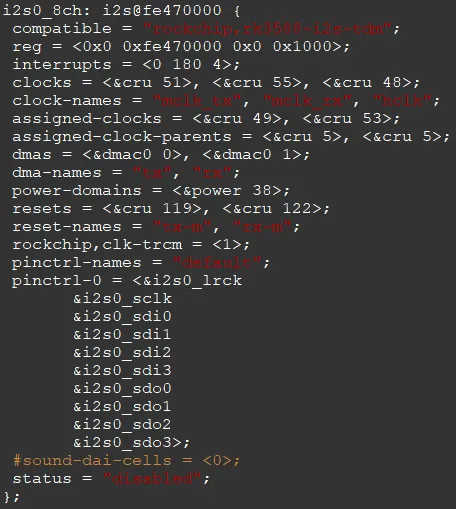

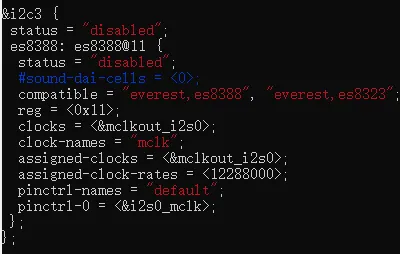

这里具体设备树如下：

可以看到，这里分为三个设备，一个是I2C的控制设备，名字为"everest,es8388"，一个为声卡设备，名字为"rockchip,multicodecs-card"，一个为I2S控制器，名字为“rockchip,rk3588-i2s-tdm”。我把功能列表如下。

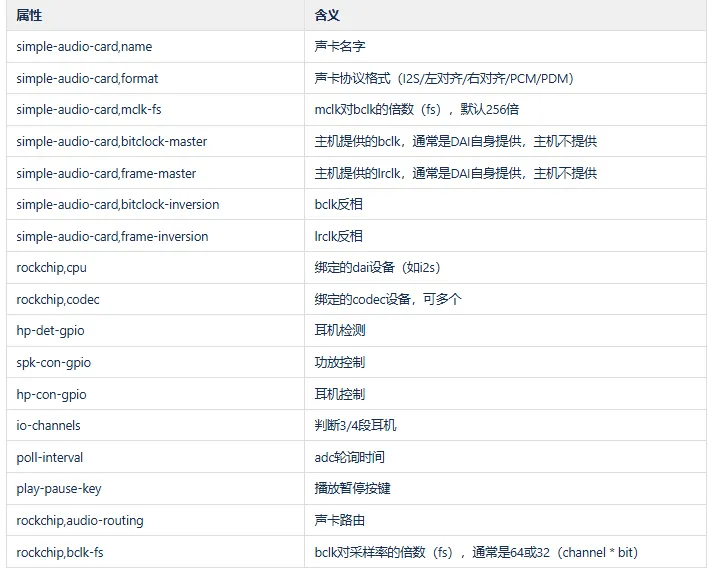

2.2 设备树节点这里我列表解释驱动内置的设备树熟悉和其含义

三、驱动解析 3.1 I2C设备驱动从设备树可以了解，驱动这边作为component注册到音频，并且分配了mclk时钟。主要流程如下。

值得注意的两个结构体：

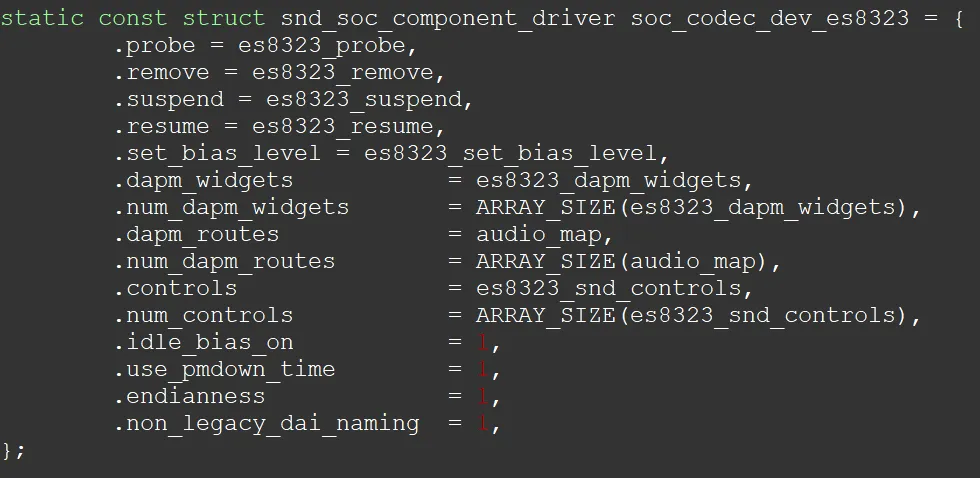

component结构体，实现电源控制和声卡路由控制组件

dai driver结构体

3.2 声卡设备驱动

从设备树可以了解，声卡驱动主要注册声卡设备。但还做了其他的事情，如耳机检测，声卡控制等等。具体代码流程如下。

这里其实需要注意声卡的几个属性的填充，例如snd_soc_dai_link（声卡侧的dai），dapm_widget（电源管理组件），kcontrol（路由控制的回调），jack_report（耳机上报），后面会提到。

3.3 I2S控制器驱动

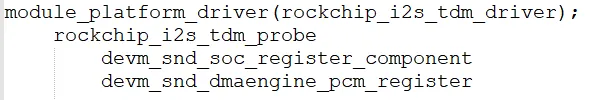

从设备树可以了解，主要是I2S总线控制器的驱动，其中启用了dma0的0通道和1通道。具体代码流程如下。

I2S总线控制器也是作为component注册到音频，同时通过pcm dma申请了dma通道。

四、内核ALSA框架解析

4.1 ASoC介绍

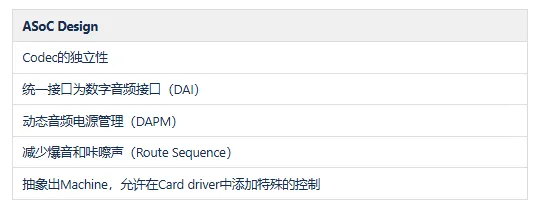

内核ALSA实际上也叫ASoC（ALSA System on Chip），早期和普通驱动一样，放在内核driver目录下，后面为了改善如下问题，单独将sound子系统放在kernel根目录

上述是官方说明，个人可能理解有原因如下：

早期Linux Kernel没有对声卡有过较多和较深入的发展，但是Linux Kernel因为开源的关系广泛用于各个设备，针对每个设备复杂的显示和声音设备，内核不能一一兼容，开源社区旨在将显示和声音剥离成应用层（微内核和模块化的思想），从而诞生X11（显示服务器），但是声卡却迟迟没有一个系统的框架，故Linux Kernel团队主动将ALSA框架从driver目录剥离出来为sound目录，所以我们可以看到，ALSA框架早期是完全由Linux Kernel团队开发的框架，包括了上层的alsa仓库（可以从内核文档找到libalsa和libpcm的编写规范）。

个人观点可能是声卡实在是既算不上很大的框架，又算不上很小的框架，社区没大佬愿意接盘做。所以一直处于这个临界态：明明只是驱动，但是却和arch，fs，kernel，init，virt，net这类大的功能放在一起了。

4.2 ASoC框架

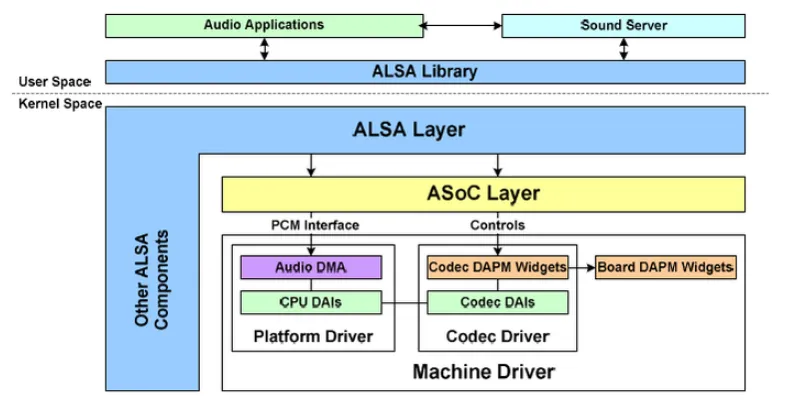

如上是整个alsa框架示意图。

这里内核ALSA设计理念主要在于抽象，抽象了platform，codec，machine三层关系，platform实际是dma搬运驱动，codec是声卡芯片，而machine完全抽象用作声卡

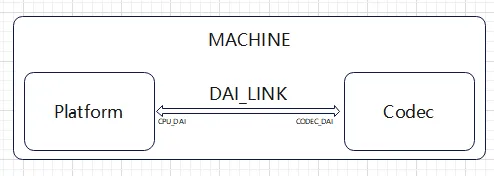

而三层直接的两个实际层codec和platform通过dai link。当然dai也是抽象，主要抽象了所有的接口设备例如i2s，pcm，pdm等等。其框架图如下：

对于新的驱动设计，我们主要需要设计machine驱动，修改codec驱动，调试platform驱动。主要原因是

对于machine驱动，每个机器组合不一样，此驱动需要根据实际硬件设计来调整和修改驱动，linux主线提供了sound/soc/generic/simple-card.c样例，瑞芯微提供了sound/soc/rockchip/rockchip_multicodecs.c的驱动样例。

对于codec驱动，每个机器硬件codec可能不一样，但是对于machine是<rockchip,codec>绑定上去的。此驱动只需要根据硬件原理图变更进行修改。如果新的codec驱动，codec芯片厂商能够提供，集成即可。

对于platform驱动，实际上是soc的i2s总线控制器和dma数据搬运，平台默认是良好的，无需修改任何代码，只需要在音频数据出现问题时进行有效调试，例如XRUN问题。

驱动注册api调用流程如下：

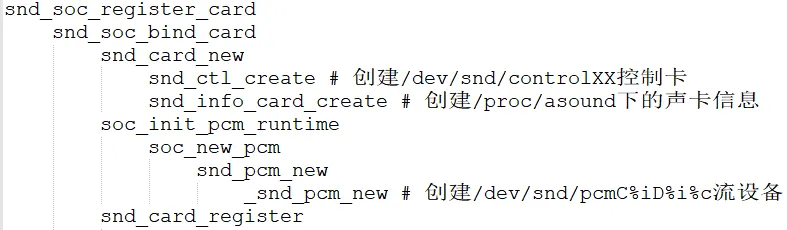

对于machine：

对于codec

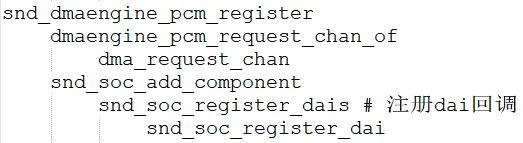

对于platform

对于上述框架总体，我们可以注册声卡来提供流设备/dev/snd/pcmC%iD%i%c，提供控制设备/dev/snd/controlXX。

这样对于上层使用音频，只需要用/dev/snd/controlXX控制声卡和用/dev/snd/pcmC%iD%i%c来传输音频。

五、音频传输分析

5.1 音频传输流程

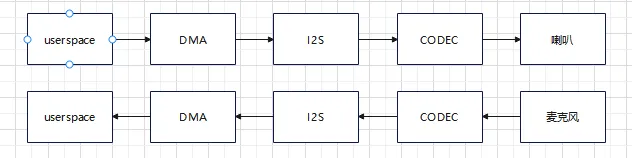

对于音频的传输，大致流程如下：

从userspace到dma和dma到I2S上两条路径，dma都在参与，这里就会涉及到如下两个问题


userspace到DMA的数据量
DMA搬运到i2s的数据量

5.2 环形缓冲区

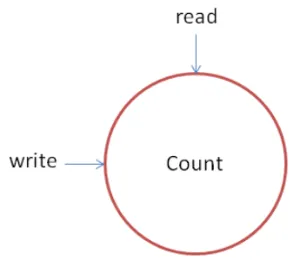

为了解决两个数据量快慢的方式，通常是用的生产消费者模型来设计缓冲区，内核将其设计成了环形缓冲区，如下所示

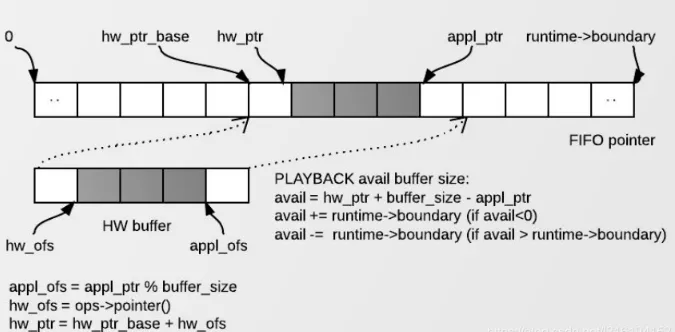

也就是一边读，一边写，只要两边不冲突，这个缓冲区可以永远运行下去。如下是实际的缓冲区设计。

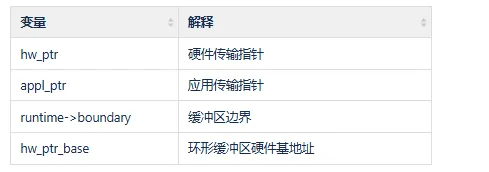

这里解释如下：

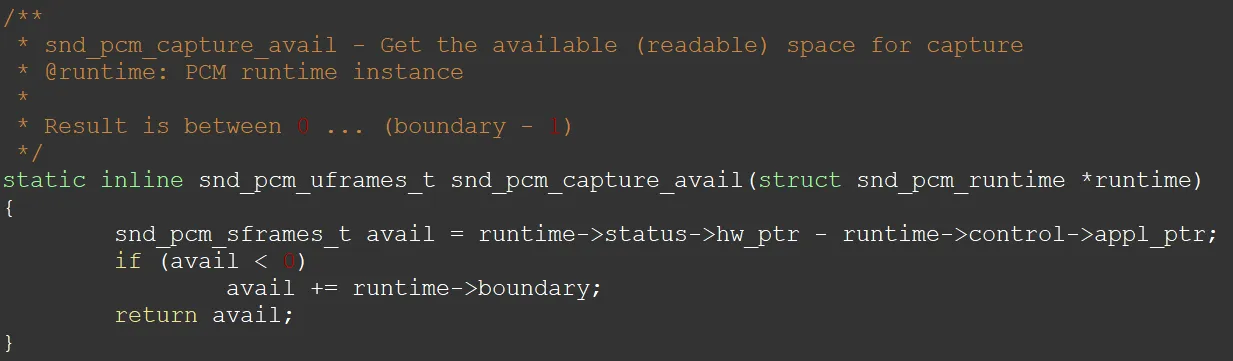

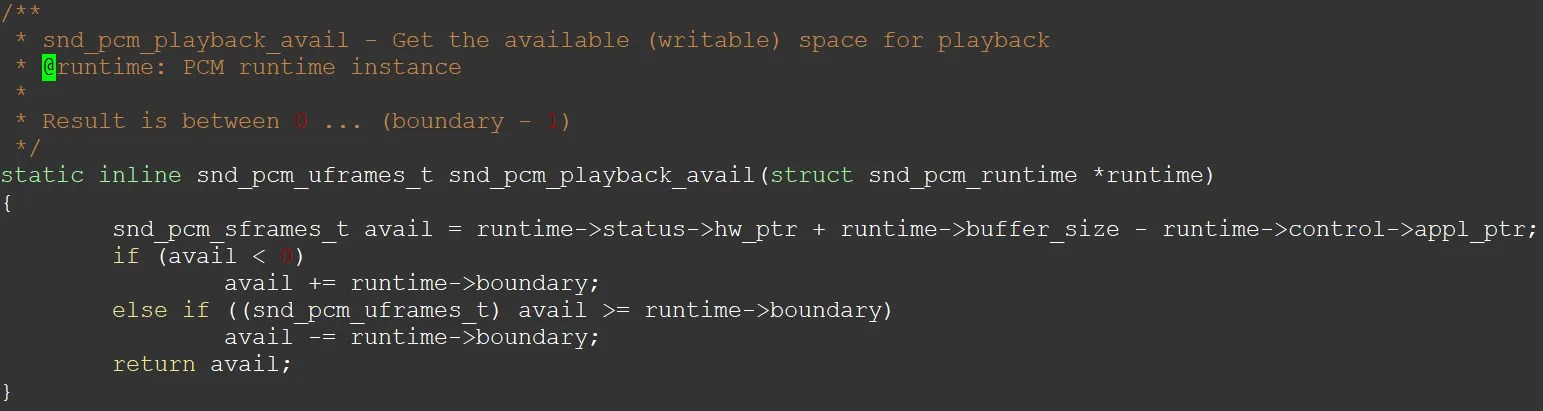

也就是说，当应用下发一次音频数据，会触发dma开始搬运，这时候先会出现hw_ptr_base和第一个buffer size，应用会主动填充appl_ptr，hw_ptr是实际内核搬运指针。播放的时候，appl_ptr一直在前面，并且超过第一个buffer size时，再新增一个buffer size，而hw_ptr永远在appl_ptr后面追赶。boundary是当前缓冲区的边界，这里代码如下：

注意boundary大小一直是buffer_size的倍数如下

对于上述，我们可以清楚的知道，声卡在数据传输过程中，需要良好的处理好生产者和消费者的冲突。如果生产者和消费者一直没问题，则声卡播放和录音就没问题。

当然通常也不会出问题，除非设置失误（其实也不会设置失误，因为hw_param会refine），也就是说，通常是声卡不支持导致，更多问题还是在codec和硬件。所以如果遇到环形缓冲区的问题，先查codec和硬件本身问题通常不会错，最后再查platform层I2S总线和DMA搬运的问题。

六、音频路由分析

6.1 DAPM概念

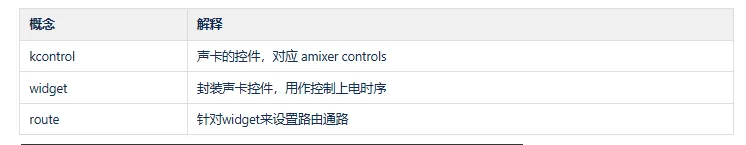

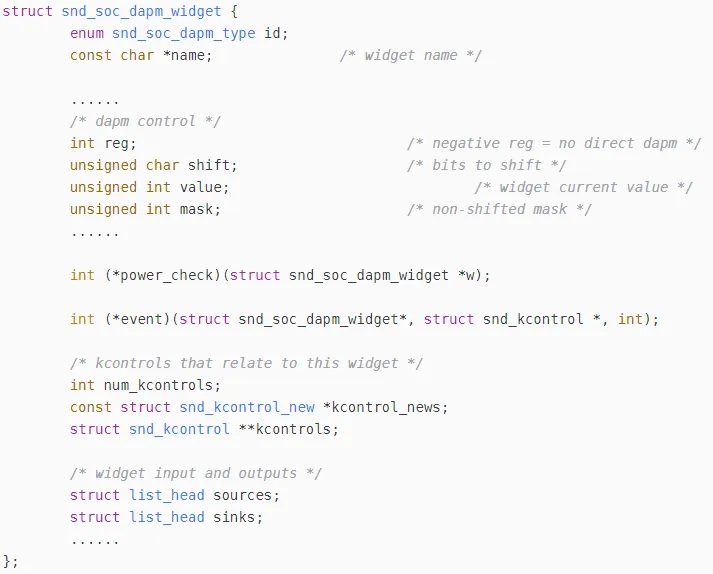

上面说了pcm stream 设备/dev/snd/pcmC%iD%i%c的环形缓冲区处理的原理，通过pcm stream设备可以进行音频的播放和录制，但是音频在播放和录制之前，需要设置音频通路，否则codec未设置在一个正常状态下不会正常工作。所以这才有了音频路由的诞生。对于内核，将其封装为DAPM（Dynamic Audio Power Management）。DAPM设计了如下概念：

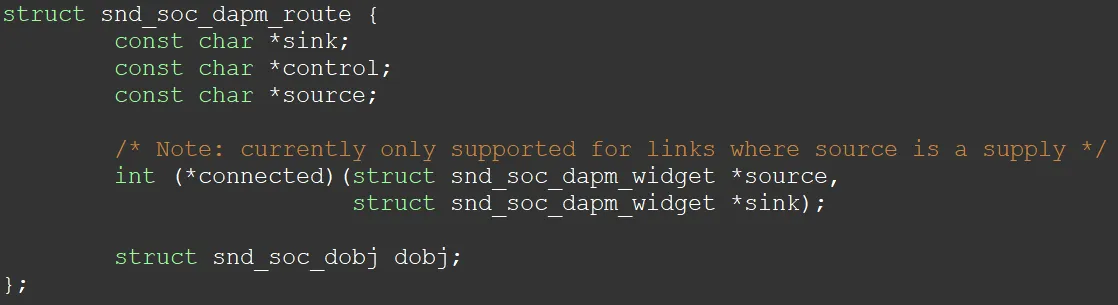

这里需要注意的是，route结构体先是sink，再是source。这里会影响大家查看代码理顺音频通路。connected是控件的回调，用于真正的控制Codec寄存器。

6.2 声卡控件

上面可以知道，内核DAPM会设置Codec控件，那么这个控件实际上是对应的声卡内部的基本数字电路单元，主要有Mux和Mixer，PGA，ADC，DAC等等

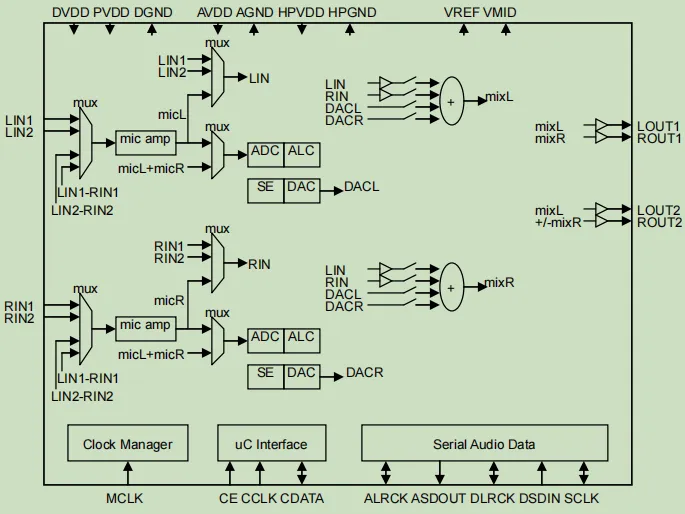

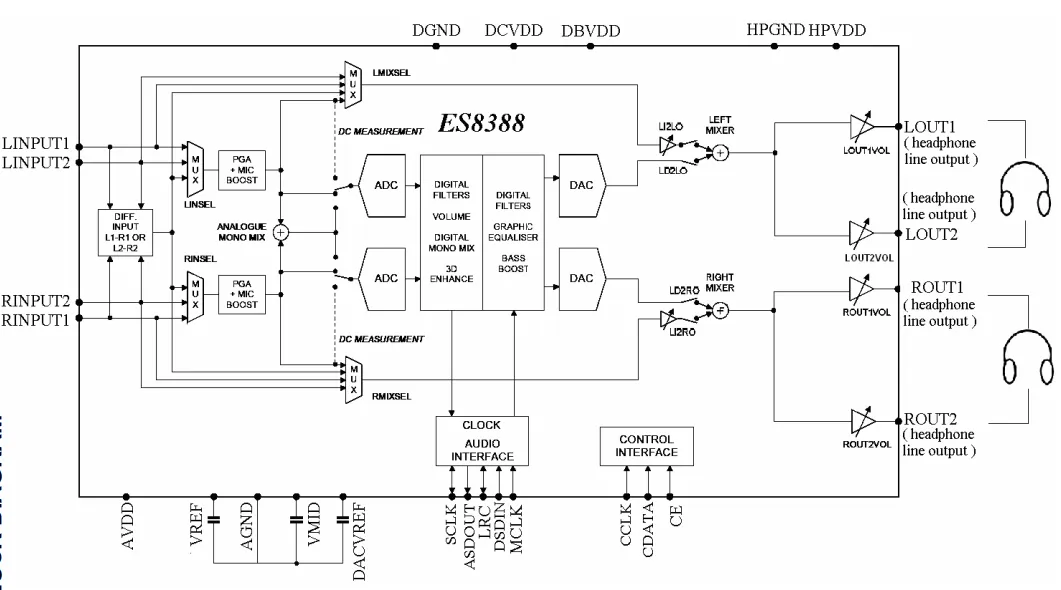

通常，这些控件会在Codec的datasheet中找到。这里举例如下：

上图可以看到基本电子电路元器件，我们需要控制的则是这个Codec芯片内部这些电子元器件，使得其内部接通，从而Codec才能正常工作

6.3 播放路由

根据上面可以知道，对于Codec芯片，在播放和录制之前，需要对Codec内部进行控件设置，只有设置对了，声卡才会正常工作。下面举例播放和录制的音频通路需要设置情况

播放情况的控件设置如下

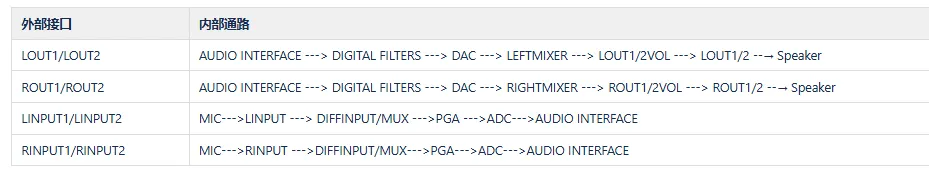

这边可以发现如果需要其正常工作，通路应该如下，我列表出来，这里只是接出来LOUT接喇叭和INPUT接麦克风，bypass和其他场景不阐述。

对于代码路由举例,这里只举例一个播放和录音的通路（仅Codec侧）例子。如下：

播放通路


SND_SOC_DAPM_AIF_IN("I2S IN", "Playback", 0, SND_SOC_NOPM, 0, 0),

{"Left DAC", NULL, "I2S IN"},

{"Left Mixer", "Left Playback Switch", "Left DAC"},

{"Left Out 1", NULL, "Left Mixer"}

{"LOUT1", NULL, "Left Out 1"},

SND_SOC_DAPM_OUTPUT("LOUT1"),

到这里LOUT1已经是SND_SOC_DAPM_OUTPUT类型的widget了

录制通路


SND_SOC_DAPM_INPUT("LINPUT1"),

{"Differential Mux", "Line 1", "LINPUT1"},

{"Left PGA Mux", "DifferentialR", "Differential Mux"},

{"Left ADC Mux", "Stereo", "Left PGA Mux"},

{"Left ADC Power", NULL, "Left ADC Mux"},

{"Left ADC", NULL, "Left ADC Power"},

{"I2S OUT", NULL, "Left ADC"},

SND_SOC_DAPM_AIF_OUT("I2S OUT", "Capture",  0, SND_SOC_NOPM, 0, 0),

通路还不止这些，虽然主要是Codec侧的设置，但是Card侧也需要配置DAPM的route。主要如下

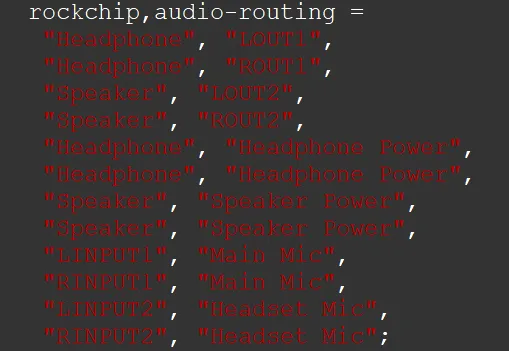

声卡侧

这里可以知道LOUT1的输出是Headphone

也可以知道LINPUT1 的输入是 Main Mic

这样整个链路就直接通了，如下：


播放：Playback---> I2S IN ---> Left DAC ---> Left Mixer ---> Left Out 1 ---> LOUT1 --→ Speaker -→Headphone

录制：Main Mic ---> LINPUT2 ---> Differential Mux ---> Left PGA Mux ---> Left ADC Mux ---> Left ADC Power ---> Left ADC ---> I2S OUT ---> Capture

这里可能有疑问了，原理图上的通路怎么和代码实际有点出入，这里主要原因还是和芯片寄存器设置有关系，有些寄存器Codec芯片并不强制要求你设置，有些寄存器Codec的框图并没有明确写出来，这时候需要具体情况具体分析。

对于Codec，我们需要拿到芯片的user guide/datasheet，例如ES8388的用户手册《ES8388 user Guide.pdf》从文档中找到《BLOCK DIAGRAM》，通常的，我们也只需要关心Mux和Mixer，其他基本不关心，最多关心PGA的gain大小。

对于代码，我们看到驱动内实现的snd_soc_dapm_route 结构体已经把所有的通路已经设置好了。我们只需要关心能通的路即可，没必要专注每个电路元器件。（snd_soc_dapm_route结构体一般是提前提供好的，一般人不会改这个）

6.4 通路配置

根据上述描述，音频路由一旦打通，肯定是要做点动作的，这里主要是两点

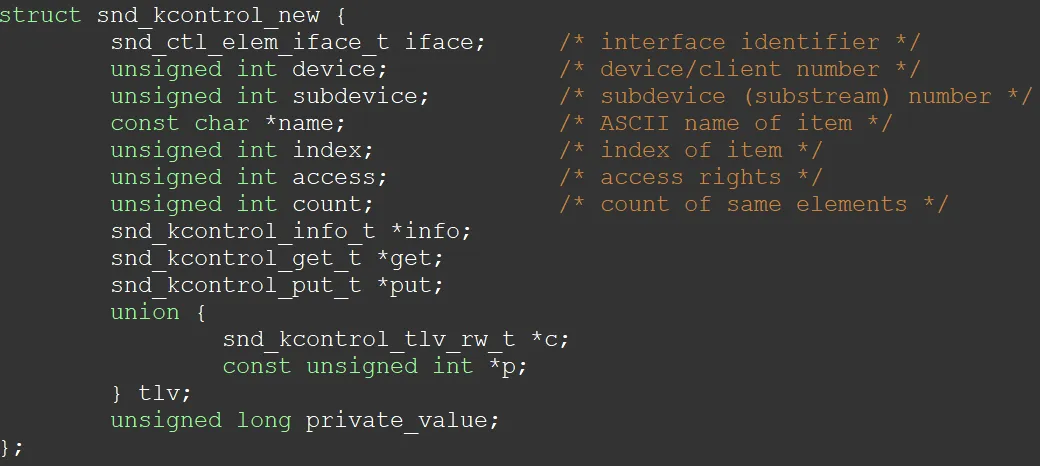

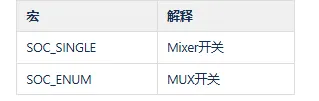

根据kcontrol设置codec寄存器，打开mux和mixer开关设置widget属性，控制上电时序针对控制寄存器，kcontrol提供了多个宏，主要两个如下：

通过上述宏和变体，即可正常的控制对于的寄存器开关状态。

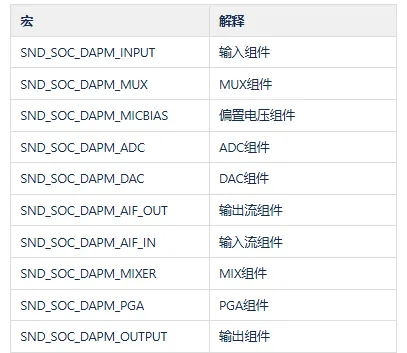

针对widget属性，它封装了kcontrol的控件，将其设置为DAPM的属性，主要如下：

其他的就不列了，对应的组件封装的意义在于上电时序，DAPM默认上电时序和下电时序如下：

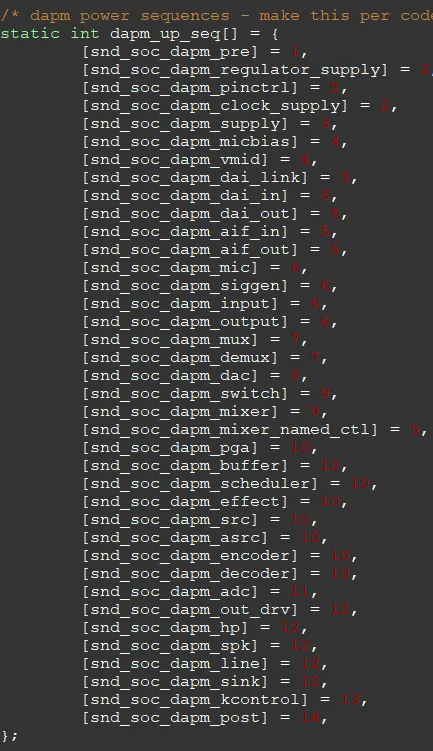

上电时序

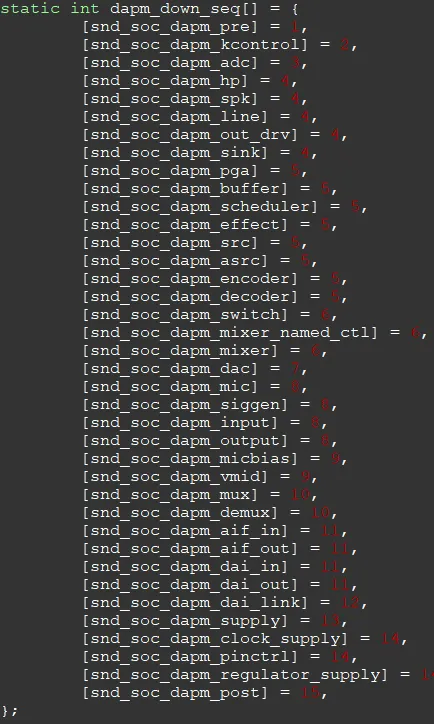

下电时序

从这里可以知道，dapm定义的widget会安装固定的流程进行上电，具象化就例如水流一样，什么时候流向哪里，最后能够流向终点即成功。

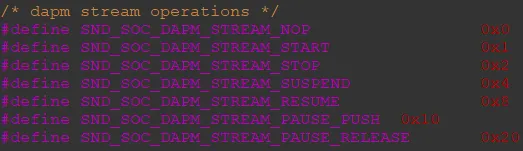

那么什么时候触发水流呢，这时候就是DAPM的事件了，通常的我们知道，声音只有开始，停止，暂停，挂起，唤醒这些事件，实际上DAPM所有事件如下

这样，在打开音频播放和录制的时候，会主动下发事件，根据对应的事件，按照DAPM的时序进行逐步上电和下电，从而达到DAPM的控制。

这样，从整体看来，音频通过kcontrol来描述组件，在其之上，通过widgt封装了一层，其意义在于实现dapm的电源时序管理。同时为了控制kcontrol控件打开的流程和顺序，又设计了route概念，通过通路来确定声卡工作流程。

七、wav格式解析

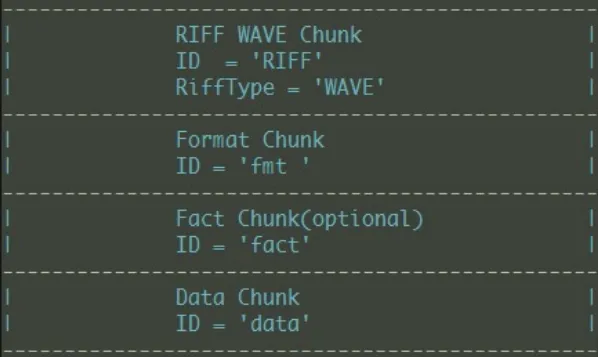

wav是一种传统的音频格式保存方法。下面是WAV的整体格式

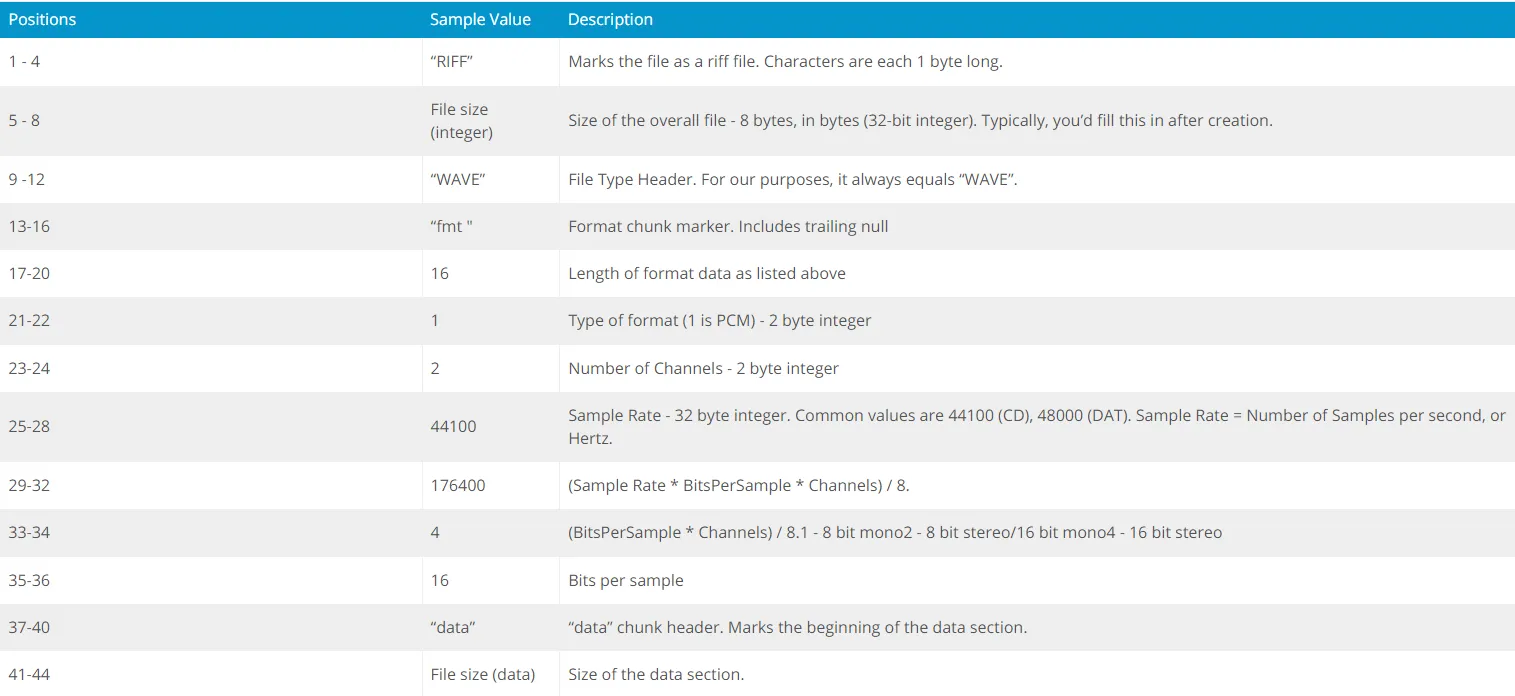

下面是具体wav格式分布情况

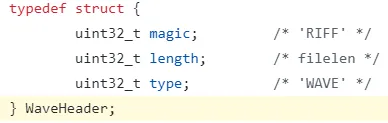

对应结构体如下（alsa-utils/aplay/formats.h）：

WaveHeader是包含文件的长度。具体如下

这里文件大小为：137126，注意这里会主动减去自身的长度8，所以文件长度为137126 + 8 = 137134

Chunk标识如下

具体如下：

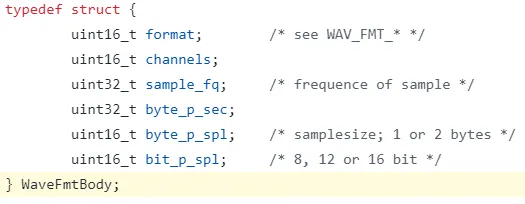

WaveFmtBody包含音频基本信息，具体如下

这里可以获取到alsa测试音频Front_Center.wav的格式为pcm（01 00），通道为单通道（01 00），采样率为48000（80 bb 00 00），字节率为96000（00 77 01 00），采样字节数（02 00），采样位数（10 00）

这里字节率计算方式为：通道数 * 采样率 * 采样位数 / 8 = （1 * 48000 * 16 / 8 = 96000）

这里采样字节数计算方式为： 通道数 * 采样位数 / 8 = （1 * 16 / 8 = 2）

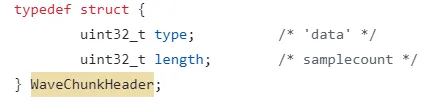

最后是data chunk的标识，具体如下，内容为实际音频数据

这里知道真实的音频数据长度为 13709个字节。加上头的44个字节，就是实际文件大小 13709 + 44 = 137134

至此，通过wav文件格式解析，对于分析声卡是否能够播放能够做基本的判断。

八、播放流程解析

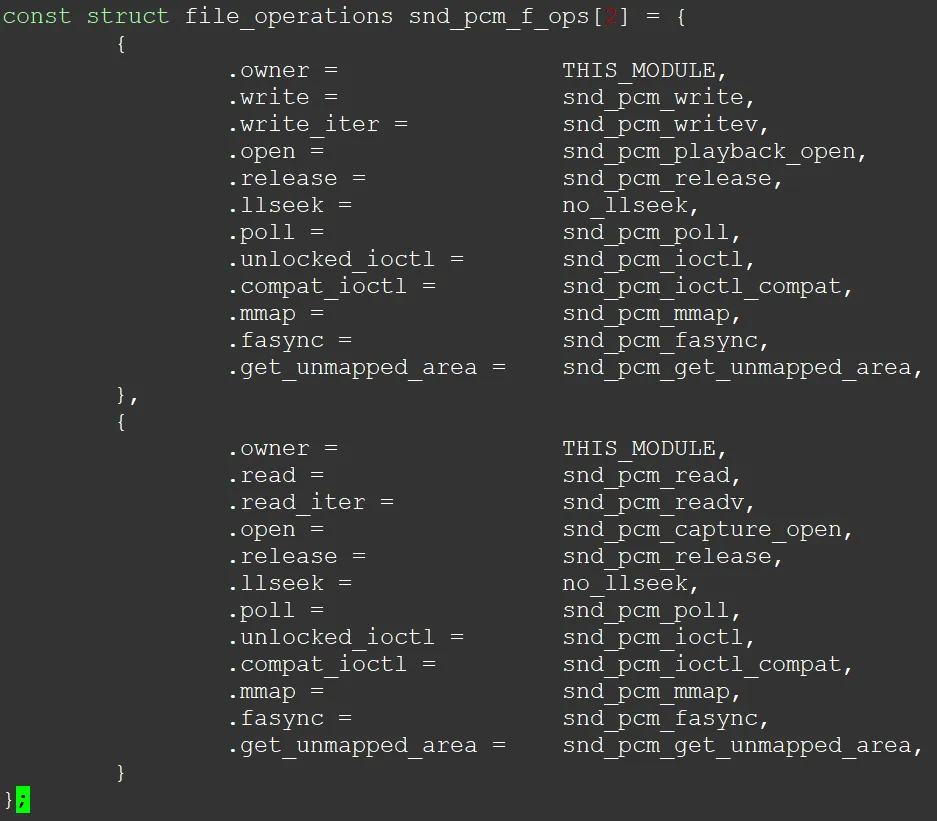

播放录制都是通过pcm流文件来控制，涉及结构体如下

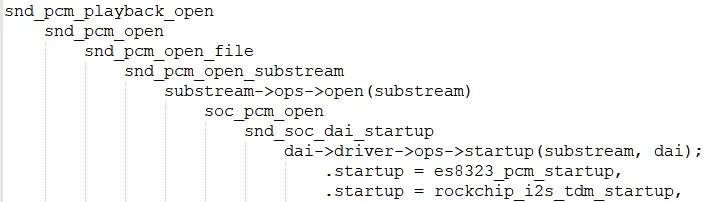

对于文件的播放，主要流程如下：

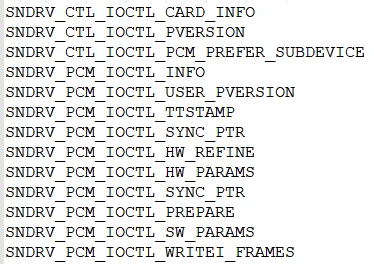

文件打开后需要ioctl，正常用到如下

这里注意的是，为什么要说refine和params，这两个ioctl涉及到的问题最多，通常是设置参数相关，也就是，音频无法播放，一定是params设置错误，并且refine也refine参数不对导致的。

至于sync_ptr的指针同步，上面缓冲区已经提到了。这里不深究。

综上可以知道，以播放为例子，应用对内核下发的所有动作。

以aplay为例，播放一个wav文件，会先从wav中解析头44个字节，获取到wav文件格式的参数，例如通道，采样率，采样位数等信息，然后根据这些信息会先refine检测一下，然后如果内核有匹配的params，则通过hw_params下发。

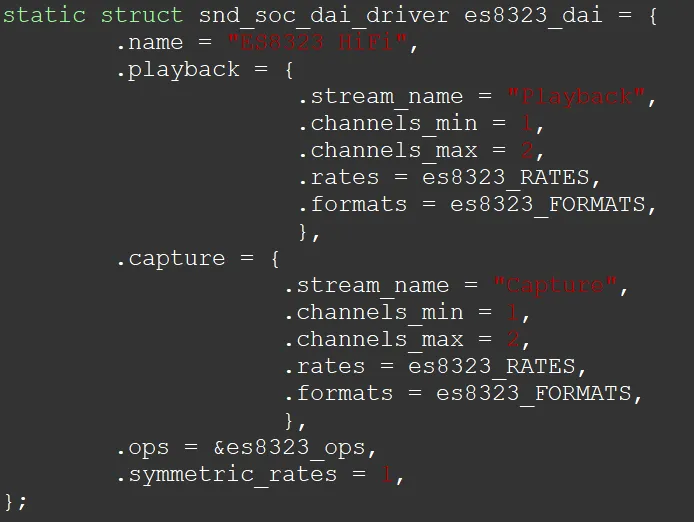

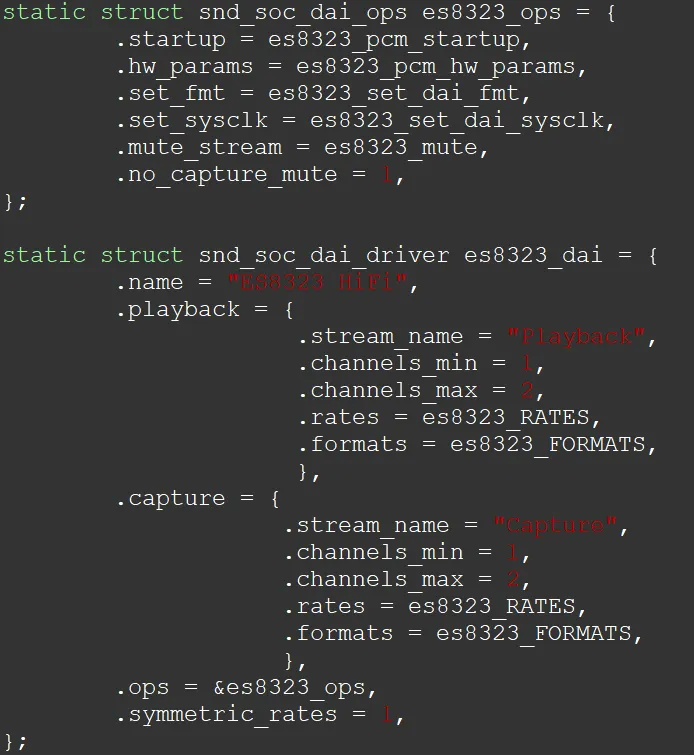

根据aplay的例子，可以知道，一个音频无法播放或者播放不对，一定是驱动refine错误或者hw_params下发到codec上不支持导致的。以es8388为例，如下

这里可以知道，.rate和.formats是codec能支持的声卡。如不在支持内，则hw_param下发后会报错。

九、调试错误分享

根据上述介绍，已经可以大致了解如下

基本的alsa框架已经讲解清楚，其他细节点这里没有去说明。接下来做错误和调试分享

9.1 proc 声卡信息查看


find /proc/asound/

proc文件系统内有声卡的基本信息查看，主要查看如下

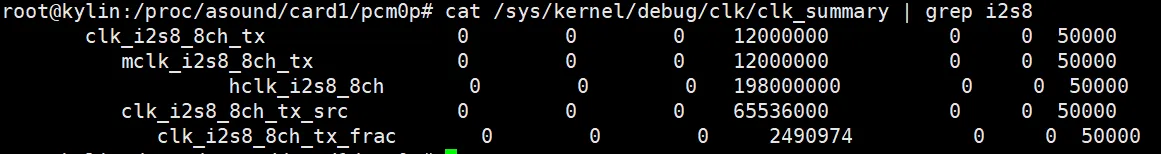

9.2 mclk和其他clk信息查看


cat /sys/kernel/debug/clk/clk_summary

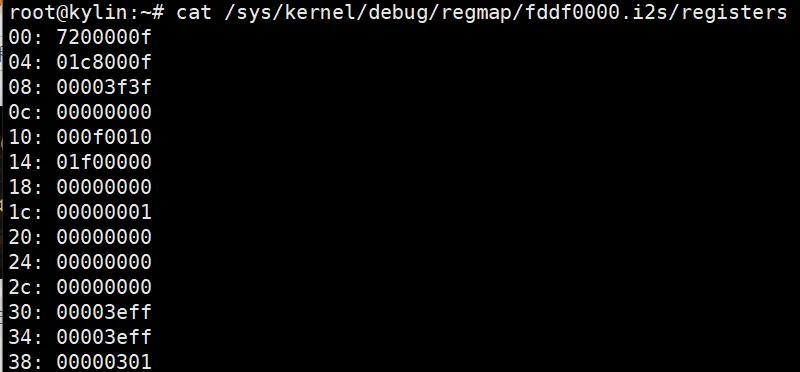

9.3 直接修改寄存器


cat /proc/iomem

9.4 i2c工具调试


i2cdetect
i2cdump
i2cset
i2cget

9.5 strace 调试


strace aplay -Dhw:1,0 startup.wav > 1.log 2>&1

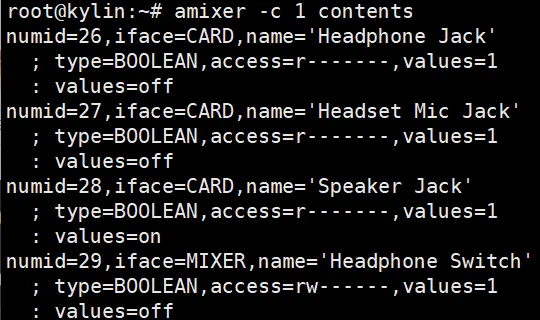

9.6 amixer控制控件

9.7 XRUN调试


CONFIG_SND_DEBUG=y
CONFIG_SND_PCM_XRUN_DEBUG=y

会出现如下文件


/proc/asound/card0/pcm0p/xrun_debug

设置级别即可


echo 7 > /proc/asound/card0/pcm0p/xrun_debug

9.8 ftrace


cd /sys/kernel/debug/tracing
echo "snd_pcm:applptr" >> set_event
echo "snd_pcm:hwptr" >> set_event
echo "snd_pcm:xrun" >> set_event
tail -f trace

9.9 dma中断

9.10 debugfs

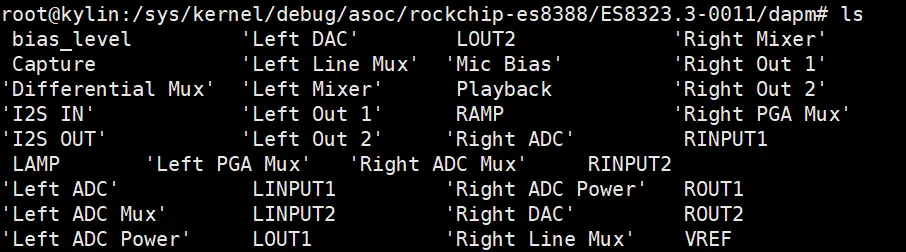

cd /sys/kernel/debug/asoc

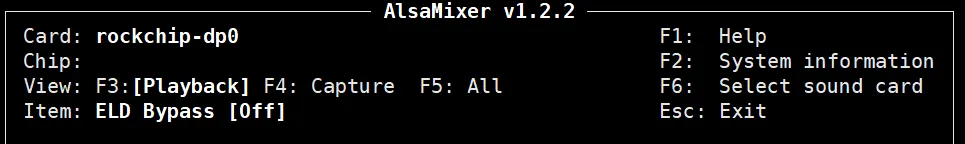

9.11 alsamixer

mixer调试器
